Владислав КРАПИВИН
Фрегат "Звенящий"

Роман-справочник

<< Предыдущая глава | Следующая глава >>



Рулевое устройство


— Оно, устройство это, состоит из трех главных частей, — важно разъяснил Мотя и отложил гитару.
Первая часть —   с и с т е м а   у п р а в л е н и я. На современных теплоходах это небольшие рычаги, рукояти или даже кнопки. Нажал одну — поехал влево, нажал другую — вправо. Но на многих нынешних судах, как и в старину, системой управления остается колесо с рукоятями (иногда их называют "шпагами"). А уж на парусниках такое колесо обязательно. А иногда бывает два колеса на одном валу — чтобы за шпаги могли держаться сразу несколько матросов. Одному рулевому в штормовую погоду управлять кораблем трудно... Пойдем, покажу...
Все отправились на ют. И увидели над палубой на специальных подставках два колеса с точеными спицами, с рукоятками-шпагами и медными кольцами, которые тускло блестели под луной. Между колесами был деревянный вал. Его несколькими витками охватывал толстый трос. Обоими концами трос уходил вниз, через отверстия в палубе.
Вася погладил большущее колесо.
— Оно называется ШТУРВАЛ, да? — сказал Вася.
— Это название получилось из двух голландских слов: "штуур" — "руль" и "виль" — "колесо" ... А трос на валу между штурвалами называется ШТУРТРОС. Это уже   п е р е д а ю щ а я   с и с т е м а. На современных судах вместо штуртроса — сильные машины и механизмы, но задача у них та же — они   п е р е д а ю т  усилия системы управления на РУЛЬ. Он-то и есть третья часть рулевого устройства.
Если рассказывать без лишних сложностей,   р у л ь состоит из оси и лопасти. Ось руля называется БАЛЛЕР, а верхушка   б а л л е р а — ГОЛОВКА РУЛЯ.
А лопасть, которая поворачивается в воде и меняет путь корабля, именуется ПЕРО РУЛЯ.
Итак, повторяю: рулевое устройство состоит из
с и с т е м ы   у п р а в л е н и я,
п е р е д а ю щ е й с и с т е м ы  и
р у л я .
Пошли за мной... — И гном Мотя, включив фонарик, повел друзей под палубу. Туда, куда уходил от штурвала трос.
В темном помещении трос через блоки тянулся к самой корме. Там ребята разглядели что-то похожее на крепкий столб, уходящий нижним концом сквозь днище. Мотя сказал, что это и есть баллер. Концы штуртроса крепились к перекладине баллера.
— А перо руля внизу, оно петлями прикрепляется к ахтерштевню.

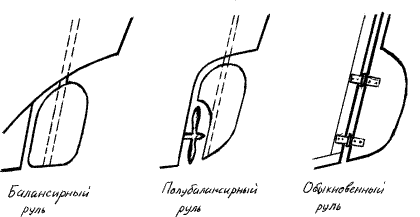

Форма у руля (точнее, у пера) бывает разная. Иногда перо похоже на лопату, где ось проходит близко к середине. Такой руль называется   б а л а н с и р н ы й. Передняя половина пера   б а л а н с и р у е т  в воде заднюю половину и облегчает усилие при повороте.
А бывает руль   п о л у б а л а н с и р н ы й. Это когда передняя половинка пера по длине короче задней. Делается это, если надо освободить место для винта, на судне с двигателем.
А на парусниках чаще всего ставят обыкновенный руль, у которого перо лишь с одной стороны баллера.
Рули

— Значит, у нас на "Звенящем" будет обыкновенный руль? — спросил Вася.
— Лучше поставить полубалансирный, — посоветовал Слава. — Ведь Яков Платонович говорил, что на фрегате будет небольшой двигатель.
На том и порешили. И хотели уже попрощаться с Модестом Мокроступовичем. Но тот сказал, что урок не закончен.
— Помимо рулевого устройства, на корабле есть и другие.
Например,  ш в а р т о в о е   у с т р о й с т в о .
