Такелаж
Юному коту Снтаксису влетело от бабушки Натальи Степановны. Она хлопнула Синьку газетой и заперла в чулан. Там он обиженно вопил, что не виноват.
А как же не виноват, если стащил у Натальи Степановны клубок тонкого шнура для плетения "макрамэ"! Катал, катал и все перепутал.
Потом Синьку простили — по просьбе ребят и кота Василисы. Синька вышел из чулана, сердито дергая хвостом и топорща усы. А Яков Платонович сказал:
— Вот так же иногда путаются в такелаже бестолковые и ленивые курсанты-практиканты. Недаром иногда боцман кричит им: "Тяни веревку, которую знаешь! Не трогай, которую не знаешь!" Вот так-то, господа гардемарины... Чтобы не запутаться, как наш дорогой Синтаксис, такелаж надо знать. И с т о я ч и й, и б е г у ч и й.
— Начнем со стоячего, да? — догадался Вася.
— Да. Рассаживайтесь, смотрите и слушайте.
Стоячий такелаж
— Так называются туго натянутые тросы. Чаще всего стальные, а раньше делали их из растительных волокон — из пеньки, сизаля и так далее. На больших судах эти тросы очень толстые, чуть ли не в руку. Могучие такие растяжки. Без этих растяжек мачты и бушприт вмиг расшатались бы и рухнули.
Самые главные снасти стоячего такелажа — ВАНТЫ. Они идут от топа мачты к бортам. И называются соответственно: "фок-ванты", "грот-ванты", "бизань-ванты". Бывают ванты и у стеньг. Они тянутся от верхушки стеньги к марсовой площадке. На фор-стеньге — ф о р — с т е н ь — в а н т ы, на грот-стеньге — г р о т — с т е н ь — в а н т ы, на крюйс — стеньге...
— К р ю й с — с т е н ь — в а н т ы!
— Молодцы. Есть и брам-стень-ванты, которые идут к салингам. И бом-брам-стень-ванты, идущие к бом-салингам. Туда же обычно тянутся и трюм-стень-ванты... Наверно, все перечислять не надо, а? Если боцман вам крикнет: "Пошел на грот-брам-стень-ванты!" — вы сообразите, где это?
— Сообразим, — вздохнул Антон. Только высота какая...
— Ничего, привыкнете, если хотите стать настоящими моряками.
— Меня, наверно, в моряки не возьмут, — печально сказал Слава. — С очками-то.
— Не горюй! Если не возьмут в штурманы, ты можешь стать корабельным инженером, который ходит в испытательные плавания. Или судовым врачом. Или ученым, который изучает морские глубины...
— А я могу сделаться корабельным радистом — заявила Ксеня. — Но радисты на ванты не лазят..
— Пусть не лазят, а знать все равно полезно, — возразил Яков Платонович. — Что будет, если, скажем, радисту надо передать аварийный сигнал о поломках рангоута и разрывах такелажа, а он крюйс-стень-ванты не может отличить от мартин-гика... Ну, мы отвлеклись. Вернемся к стоячему такелажу. Итак, ванты...
— Они похожи на веревочные лесенки, — заметил Антон, глядя на модель баркентины "Меридиан".
— Похожи. К натянутым тросам привязываются деревянные или веревочные ступеньки. Они называются в ы б л е н к и. По ним удобно забираться на площадки и реи. Но не надо думать, что главная задача вант — служить лестницами. На некоторых судах, где нет необходимости лазать вверх, ванты бывают и без выбленок. Их главная цель — крепко держать мачты.
Для этого ванты натягивают. Или, как говорится, н а б и в а ю т. С помощью особых приспособлений. Это т а л р е п ы.
Слово "талреп" состоит из двух слов.
Слышали про "тали"? Это приспособление из блоков, чтобы увеличивать силу натяжения. С помощью талей, например, поднимают тяжести.
— Наш папа в гараже поднимал талями "Москвич" для ремонта, — заявил Антон. — Это несколько блоков и длинный крепкий шнур.
— Да-да! А на корабельном языке шнур часто называется р е п. Например, "буйреп" — тонкий трос для постановки на якорь плавучего буйка. "Минреп" — тот, что держит на якоре плавучую мину. И так далее. А "талреп" — устройство со шнуром для набивки стоячего такелажа. Впрочем, сейчас — не всегда со шнуром...
Взгляните на модель. Внизу у вант заметны утолщения с колечками. Это винтовые талрепы. Их ставят на современных судах. Шнура там нет, но название осталось. Трубка (а точнее, длинная муфта) имеет внутри себя винтовую резьбу. Когда ее вращают, она стягивает в себе два болта с головками-кольцами, к которым прикреплены снасти...
— Как на растяжках турника в спортивном зале! — вспомнил Вася.
— Да, похоже... Но винтовые талрепы стали применяться лишь во второй половине девятнадцатого века. В русском флоте их, по-моему, впервые поставили на фрегате "Паллада", о котором есть книга знаменитого писателя Гончарова. А до той поры (да и потом тоже) применялись талперы с ю ф е р с а м и.
— Это что за штука? — удивился Антон.
— Сейчас покажу... — Яков Платонович достал большой рисунок с трехмачтовым фрегатом. — Смотрите, по бортам, в нижней части вант двойные ряды кружочков. Это и есть ю ф е р с ы — специальные деревянные блоки. Только они не вертятся.
В каждом юферсе — три отверстия. У каждого талпера два юферса — верхний и нижний. К верхнему прикрепляется в а н т а. К нижнему — короткая оттяжка. Запомните ее название — в а н т — п у т е н с.
— Оттяжка для припутывания вант, — вставил Антон.
— Можно сказать и так. Для запоминания... А потом сквозь отверстия юферсов продергивается и натягивается р е п. Юферсы сближаются, ванты делаются тугими. На одном конце репа, чтобы он не проскакивал в отверстие, делается утолщение. Другой конец — за который тянут — после окончания работы прочно крепится вокруг ванты.
— По-моему, это следует нарисовать покрупнее, — предложил Слава.
— Хорошо. Иди к доске, поможешь мне.
И получился большой, во всю доску, рисунок.
— Вся эта система и называется "талреп", — сообщил Яков Платонович. — Но иногда талрепом называют и сам шнур (реп), который стягивает юферсы... Кстати, на маленьких яхтах и шлюпках талперы делаются совсем простыми: на ванте кольцо, на вант-путенсе кольцо, а между ними пропускается шнур. Такой талреп называется в е р е в о ч н ы й.
Помню, как однажды курсанты в честь праздника Нептуна устроили на палубе баркентины концерт самодеятельности. Там было выступление пиратов, они плясали и пели:
Мы ужасны, мы свирепы,
Каждый страшен и суров.
Наши нервы — как талрепы
Из капроновых шнуров!
Сухопутный слушатель ничего бы не понял: какие нервы? А на судне эту песню оценили.
Антоша опять завистливо вздохнул.
Яков Платонович продолжал:
— Сейчас талрепы нижней своей частью — вант-путенсами — крепятся обычно прямо к бортам. Но раньше на парусниках снаружи, на уровне палубы, ставили неширокие длинные площадки — чтобы ванты расходились пошире и за счет этого держали мачты покрепче.
Такая площадка называется РУСЛЕНЬ. Вот, они видны на рисунке.
Помните, Мотя однажды вспоминал рассказ Александра Грина "Пролив бурь". Кончается он морской песенкой:
С детства клипер, и шхуна, и строгий фрегат
На волне колыхали меня;
Я родня океану — он старший мой брат,
А игрушки мои — русленя!..
Неплохо сказано, по-моему, хотя "игрушки" были, конечно, крупноваты.
На русленях иногда закрепляли поднятые якоря. Там же собирались абордажные команды, готовясь к нападению на чужой корабль. Там же... — Яков Платонович посмотрел на Синтаксиса, — любили греться корабельные коты. Но это были дисциплинированные коты, которые никогда не безобразничали и не запутывали концы бегучего такелажа...
Синтаксис всем своим видом показал, что он самый дисциплинированный кот на свете. Или, по крайней мере, на Озерной улице. Василиса, на всякий случай, — тоже...

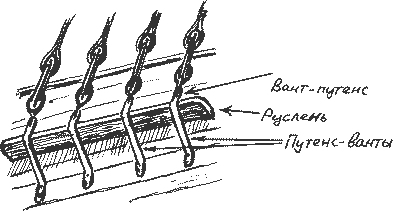

— Однако продолжим разговор о креплении вант... В а н т - п у т е н с ы огибали снаружи русленя и под ними крепились к борту. Получались специальные оттяжки — похожие на короткие, идущие вниз, ванты. У них есть особое название — ПУТЕНС-ВАНТЫ. То есть такие ванты, которые снизу натягивают п у т е н с ы... Слава, хотя все это видно на рисунке с фрегатом, но давай изобразим покрупнее. Помоги...
И вот какой получился рисунок.

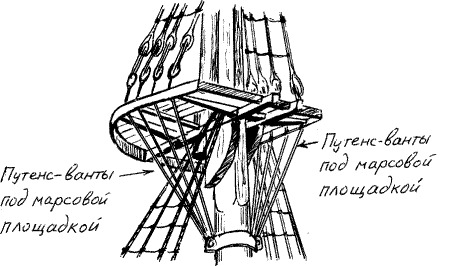

— Есть путенс-ванты и выше, у стень-вант, — продолжал Яков Платонович. — Они идут вниз от марсовой площадки. Кстати, в наше время, когда русленей на парусниках уже нет, только эти оттяжки и принято называть путенс-вантами... Вы не запутались во всех этих "путенсах"? На всякий случай сделаем еще рисуночек. Слава! Я буду намечать, а ты обводи своей твердой рукой...
— Как ванты крепятся внизу, это ясно, — сказал Слава. — А вверху?
— Вверху они специальными петлями — о г о н а м и — надеваются на мачты и зацепляются за треугольные выступы, похожие на кницы. Это ЧИКСЫ.

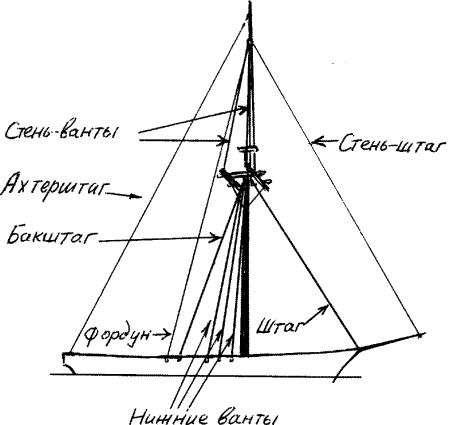

Так же крепятся и другие снасти стоячего такелажа: БАКШТАГИ, ФОРДУНЫ и ШТАГИ.
Б а к ш т а г и — снасти, похожие на ванты, но уже без выбленок. Идут они не просто вбок от мачты, а с некоторым отклонением назад.
Ф о р д у н ы тоже держат мачты с боков и сзади. Они уходят назад еще дальше бакштагов, потому что тянутся от самых верхних частей мачты.
Впрочем, некоторые моряки считают, что между бакштагами и фордунами больших различий нет. О том, что это одно и то же, писал в своей "Маленькой морской энциклопедии" знаменитый парусный капитан Дмитрий Афанасьевич Лухманов. А уж ему-то можно верить.
Набиваются эти снасти стоячего такелажа, как и ванты, с помощью талрепов. Но тогда талрепы внизу крепятся уже не к вант-путенсам, а к б а к ш т а г - п у т е н с а м и ф о р д у н - п у т е н с а м. А талрепы ш т а г о в — к ш т а г - п у т е н с а м.
До сих пор мы говорили о стоячем такелаже, который идет к бортам. Но есть тросы, про которые принято говорить, что они стоят "в диаметральной плоскости судна". Проще выражаясь, тянутся от мачты строго вперед. От фок-мачты — к форштевню или бушприту. От других — прямо к палубе или к той мачте, которая впереди.
Штагов много. Иногда они протягиваются от каждой мачты и всех ее составных частей. Значит, на нашем "Звенящем" их будет полтора десятка — мы ведь хотим иметь все снасти полностью.
У каждого штага — свое имя. Мы их все перечислять не будем. Мачты и стеньги вы знаете, а названия снастей такелажа зависят от них.
— Может быть все-таки зарисовать всю схему стоячего такелажа? — неуверенно спросил Слава.
— Зачем? Схема рангоута у вас есть, а в такелаже вы должны разбираться и без подробных рисунков... Например, если вы услышите от строгого боцмана: "Почему слабо натянут крюйс-брам-стень-штаг?" — разве не сообразите, о чем идет речь?
— Это трос, который идет вперед и вниз от крюйс-брам-стеньги! — отчеканил Вася.
— От третьей составной части задней мачты, — разъяснила Ксеня, поскольку больше ей ничего не осталось.
— Вот видите! Вы разбираетесь... А чтобы не перепутать ванты со штагами и бакштагами, достаточно небольшого рисунка одномачтовой яхты. Я его сделал заранее, и на нем все наглядно... — Яков Платонович достал с полки и развернул ватманский лист.
— Понятно, что такое а х т е р ш т а г? — спросил он, когда ребята старательно разглядывали схему.
— Конечно! — наперебой закричал дружный экипаж. — Это штаг, который идет не вперед, а назад. "Ахтер" — это ведь значит "задний"!..
— Слушайте дальше. Иногда штаги, которые идут от самых-самых верхушек, называют т о п - ш т а г и.
— Потому что от самых топов! — воскликнул Вася.
— Вы прекрасно все понимаете, — похвалил боцман Перышкин. — будем считать, что мы на нашем фрегате поставили и набили весь стоячий такелаж.
— А русленя на "Звенящем" есть? — спросил Антон.
— Да. Пусть будут. Для пущей красоты и наглядности.
— Мы будем на них загорать, — сообщила Ксеня, — когда отправимся в плавание.
— Можно и позагорать в спокойную погоду. Но часто это делать не придется, работы на паруснике много. Особенно с б е г у ч и м т а к е л а ж е м. А на сегодня — отбой. Команде отдыхать...
Ночью друзей опять пригласил на свой волшебный корабль гном Модест Мокроступович. Теперь мачты на корабле оказались опутаны густой сетью стоячего такелажа — вантами, бакштагами, фордунами. Тонкие штаги косо тянулись над палубой и бушпритом. Ярко светили луна, и корабельная оснастка напоминала чащу в высоком еловом лесу. Но Вася Лис, Ксеня, Антон и Слава, запрокинув головы, тыкали вверх пальцами и безошибочно называли снасти.
— Фор-бом-брам-стень-штаг...
— Грот-стень-ванты...
— Крюйс-стень-бакштаг...
Потом они полазили по русленям и погладили выточенные из крепкого дуба юферсы. Каждый был размером с небольшую круглую диванную подушку.
Синтаксис и Василиса лазали по вантам, хотя ребята и гном покрикивали на них. На фоне лунного неба коты казались черными.
Когда пришло время проснуться, все выбрались с корабля на причал.
— Завтра Яков Платонович будет рассказывать про бегучий такелаж, — похвастался Антон.
— Знаю, знаю... Но должен заметить, что в рассказе о с т о я ч е м такелаже он кое-что упустил, — заметил Мотя. — Может быть, не хотел переутомлять вас.
— Что же это он упустил? — слегка обиделась за деда Ксеня.

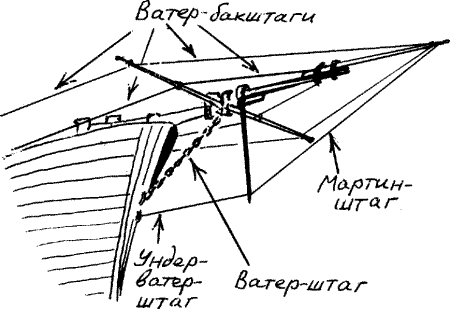

— Он не сказал вам, что стоячий такелаж есть не только у мачт, но и у бушприта. Смотрите сами...
Могучий бушприт со всеми своими частями — утлегарем, бом-утлегарем, блинда-реем и мартин-гиком чернел высоко над пристанью. Он, как и мачты, весь был в тугих тросах.
— Как они называются? — требовательно сказал Вася.
— Названий много. Может быть, нет смысла запоминать все сразу, потом познакомитесь постепенно. Но вот, например... трос, идущий от нока бом-утлегаря к мартин-гику — м а р т и н - ш т а г. От мартин-гика к форштевню — у н д е р - в а т е р - ш т а г. Потому что "ундер" или "унтер" означает "нижний". Цепь, которая тянется вдоль всего бушприта к форштевню — в а т е р - ш т а г. А тросы, которые идут от бушприта к бортам — в а т е р - б а к ш т а г и... — Мотя рассказывал и водил лучом фонарика по бушпритному такелажу. Тросы и цепь светились, вырисовывая примерно такую картину. По крайней мере, именно этот рисунок сделал потом Слава в тетради.
Бегучий такелаж
— Я очень люблю писателя Александра Грина, — сказал юным друзьям на следующий день Яков Платонович. — И сегодня вспомнил еще одну его морскую песенку. Из рассказа "Капитан Дюк".
Позвольте вам сказать, сказать,
Позвольте рассказать,
Как в бурю паруса вязать,
Как паруса вязать.
Позвольте вас на салинг взять,
Ах, вас на салинг взять,
И в руки мокрый шкот вам дать,
Вам шкотик мокрый дать...
Дело в том, друзья мои, что на парусном судне и в бурю, и в нормальную погоду — матросам постоянно приходится иметь дело с "мокрыми шкотиками". Ну, пусть не всегда с мокрыми, но часто...
ШКОТ — одна из самых важных снастей б е г у ч е г о т а к е л а ж а. С помощью ш к о т о в на корабле управляют многими парусами.
Шкот обычно ввязывают в нижний угол паруса. Какой парус, такое у шкота и название: "стаксель-шкот", "кливер-шкот", "фор-брам-шкот" и так далее. Когда познакомимся с парусами, эти названия станут понятнее.
Иногда шкоты привязывают не прямо к парусу, а крепят на гике, к которому шнуруется нижняя кромка паруса. Такой шкот называется г и к а — ш к о т. Разумеется тоже с приставкой из имени паруса.
У п р я м ы х парусов, которые ставятся на р е я х, шкоты служат не для управления, а для растяжки нижних углов — они оттягивают углы к тому рею, который стоит ниже. А углы самого нижнего паруса — к бортам.
А чтобы поворачивать реи (и тем самым ставить паруса в нужное положение), используют другие снасти бегучего такелажа — БРАСЫ. Они крепятся к нокам реев, а потом через блоки идут вниз, где и попадают в мозолистые руки матросов.
Одну снасть обычно приходится тянуть нескольким человекам — полотнища парусов и реи на корабле громадные.
Может быть, встречалось вам в морских книжках выражение "обрасопить реи"? Это как раз и значит — повернуть реи в нужное положение с помощью б р а с о в.
В названиях брасов, разумеется, тоже есть приставки — от названий реев, к которым они прикреплены. Например, "левый фор-марса-брас", "правый крюйс-бом-брам-брас"... Без этого матросы сразу бы запутались: какую снасть тянуть?
Но чтобы управлять парусами и рангоутом, надо, чтобы они были поставлены как полагается. На стоянке косые паруса, гафели, а иногда и некоторые реи бывают опущены. Значит, их надо поднять. Для этого служат ФАЛЫ.
Ф а л — снасть для подъема парусов, частей рангоута, а также флагов, сигналов и разных корабельных предметов. Сперва фал идет вверх, затем в нужном месте продергивается через блок и тянется вниз.
И, конечно, у всякого фала тоже свое наименование: "стаксель —фал" (для паруса стакселя), "грот-брам-фал" (для грот-брам-рея), "флага-фал" и так далее. Множество названий...
Вы не забыли, почему бегучий такелаж называется именно б е г у ч и м?
— Потому что он все время движется! — заторопился Вася.
— Да. В отличие от натянутого и неподвижного стоячего такелажа, бегучий то и дело в движении. Скользит в блоках. Блоков в бегучем такелаже множество, они облегчают усилия матросов, помогают проводить снасти в нужном направлении...
А снастей этих ох какое количество! Г и т о в ы — для подтягивания углов паруса к своему рею, когда этот парус убирают. Г о р д е н и — для подтягивания середины паруса. Д и р и к — ф а л — для подъема нока гафеля. Г а ф е л ь — г а р д е л ь — для подъема его пятки по мачте... Сотни названий, сотни концов. Если все снасти бегучего такелажа одного судна вытянуть по земле в линию, шагать вдоль нее будешь несколько часов. Например на барке "Крузенштерн", где я одно время служил, длина бегучего такелажа — около двадцати километров...
Воспитанный Слава Воробьев не удержался и присвистнул.
— Ой, извините, — смутился он. И добавил жалобно: — Все эти снасти нам не запомнить до конца жизни.
— Все и не надо, — успокоил Яков Платонович. — Когда попадете на настоящий парусный корабль, там постепенно разберетесь. Но основные снасти надо знать.
Давайте повторим.
ШКОТЫ — для управления парусами или притягивания нижних углов паруса к рангоуту.
БРАСЫ — для поворота реев.
ФАЛЫ — для подъема парусов, деталей подвижного рангоута, флагов, сигналов и различных предметов.
И есть еще одна снасть, которую надо знать. Она служит для выравнивания реев и гиков, для поддержки их ноков в правильном положении: чтобы реи не перекашивались, а гик не падал концом на палубу, когда убран парус. Такая снасть называется ТОПЕНАНТ.
Помню, у нас на баркентине был праздник Нептуна, посвященный окончанию учебного плавания. Я о нем уже рассказывал. Курсанты сочинили пьесу, в которой царь Нептун устраивает практикантам строгий экзамен. И одного спрашивает: "Что такое топенант"? А этот морячок, притворяясь лодырем и неучем, бодро отвечает
Это звание такое —
Как на суше "лейтенант".
Топенант сидит на топе
И всегда глядит вперед...
"Да они меня утопят! — восклицает разгневанный владыка глубин. — Нет уж, пусть наоборот!.." — И хочет утащить всех двоечников в пучину. Еле удается его убедить, что это была шутка...
Ну а мы запомним:
ТОПЕНАНТ — снасть для поддержания ноков подвижного рангоута.

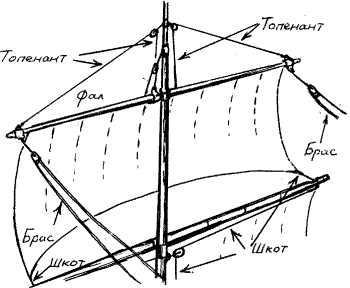

А теперь не поленимся, сделаем рисунок с самыми главными снастями бегучего такелажа.

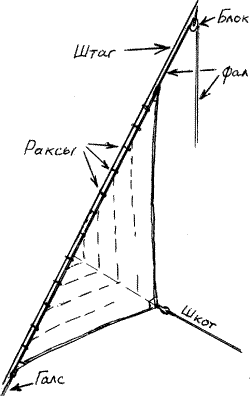

А вот как это выглядит на косом парусе с т а к с е л е.

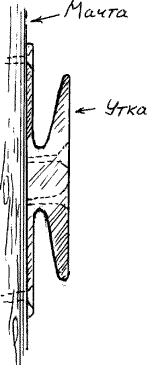

У каждой снасти бегучего такелажа есть два конца: коренной и ходовой. Коренной привязывается к парусу или рангоуту. А ходовой попадает в руки к матросам. С ними-то и работают. А когда работа кончена, ходовой конец крепят на специальном приспособлении. На небольших судах это УТКА.
— Правда, похоже на два утиных носа! — обрадовалась Ксеня.
— Похоже. Но бывают утки и других форм. Их делают из металла или крепкого дерева... А на крупных судах для крепления ходовых концов используют вот такие штуки... — И Яков Платонович вытащил из-за кресла крепкую деревянную палку — длиной в полметра, толщиной с руку и с большой фигурной рукоятью.
— Вот так дубинка! — воскликнул Антон и даже пошевелил плечами. А Синтаксис и Василиса на всякий случай ушли под диван.
— Это не дубинка, — засмеялся Яков Платонович. — Эта штука называется КОФЕЛЬ-НАГЕЛЬ.
На внутренней стороне фальшборта, над палубой, тянутся вдоль всего судна крепкие брусья с отверстиями — КОФЕЛЬ-ПЛАНКИ. В каждое отверстие вставляется кофель-нагель... Вы не забыли, что "нагель" — это "штырь", "гвоздь"? .. А откуда пошло слово "кофель", я, по правде говоря, не знаю. Возможно, такие планки и нагели впервые стали применяться на старинных голландских судах к о ф а х, с них пришло название...
Вот на эти-то кофель-нагели, вставленные в гнезда кофель-планок и наматываются ходовые концы бегучего такелажа. Говоря по-корабельному, з а д а ю т с я ."Восьмеркой".
Запомните: конец, после того, как "восьмерка" задана на кофель-нагеле, должен быть свободен. Некоторые хитроумные матросы любят закладывать его петлей, чтобы не разматывался. Делать этого нельзя. В самый неожиданный момент, когда снасть потребуется срочно о т д а т ь, петля может затянуться. Тут недалеко и до аварии.
И еще одно важное правило: во время работы никогда не наматывайте снасти на руку. Это соблазнительно — намотанный на ладонь конец тянуть легче. Но сколько любителей такой "легкой жизни" стали инвалидами — с раздавленными суставами или совсем без пальцев. Крепкий ветер как рванет парусину — может и руки оборвать...
А однажды я был свидетелем совсем страшного случая. Две учебные баркентины — наша и еще одна — стояли на якоре у небольшого норвежского острова. С соседнего судна ушла шлюпка с курсантами, под командованием боцмана. Для парусных занятий. Скрылась за островом. Час проходит — их нет. Два проходит — нет... А ветер засвежел. Отправили другую шлюпку, с опытными моряками. Пошел и я. Приходим за остров и видим: шлюпка качается на волнах вверх килем...
Ни один курсант не спасся. И боцман тоже. Когда его нашли, поняли, в чем дело. Он во время поворота намотал на руку шкот. Парус перекинуло, рвануло, сбросить с руки шкот боцман не успел, шлюпку положило на борт — и конец... Так обидно: опытный моряк был, много лет плавал и вот из-за одной ошибки погубил себя и еще несколько человек...
Все с минуту молчали. Яков Платонович повздыхал, подергал пегие усы. Потом посоветовал:
— И вообще запомните: вовремя потравить снасть — это очень важное дело.
— Как это "потравить"? — насупленно спросил Вася.
— "Травить" — на морском языке значит в ы п у с к а т ь, о с в о б о ж д а т ь снасть, с д е л а т ь д л и н н е е. А если подтянуть, говорят, что надо в ы б р а т ь.
Путать эти две команды не следует. Если новичок-матрос начинает выбирать снасть, когда ее следует потравить, или наоборот, в штормовой обстановке это может кончиться ба-альшой неприятностью...
Четверо друзей заверили боцмана Перышкина, что путать команды не станут.
На этом закончились занятия по бегучему такелажу.
